4芯シールド線を作ろう
 コメント欄で盛り上がっていた、青山くんのレスポールスペシャルの修理です。

青山くんは自分で配線をいじろうとした挙句、音が出なくなったとか。
で、内部を開けてみると「こ、こりゃ音出るわけないぜ!」みたいな配線ミスが大量に出てきたのですが、青山くんの名誉のために画像での紹介はしません。

とにかく、トグルスイッチが故障というか破損してたので、これは交換しないといけないようす。
なら、一緒に線もいいやつに変えちまおう!ということで、4芯シールド線を自作することにしました。

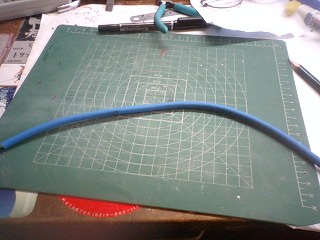

まず、網のシールド線を取り出します。余ってた8412です。

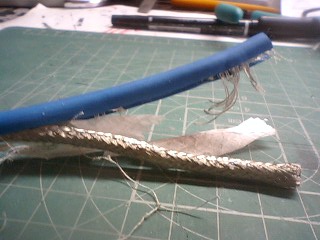

カッターで切り込みを入れて出していきます。

アナゴをさばいてる気分です。さばいたことはありませんが。

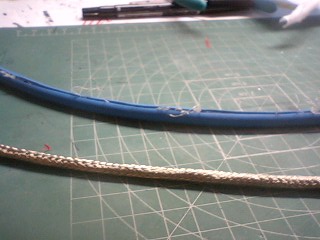

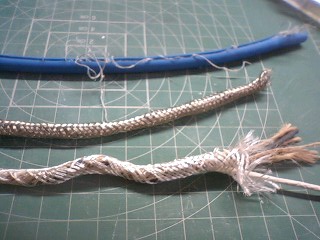

出ました。

つぎは中身を取り出します。中の線はエフェクターの配線にも使えるので捨てないでとっておきましょう。

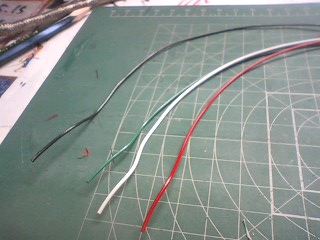

網の中に4本入れますと、4芯シールド線になるわけです。お手ごろなBELDEN8503を4本用意します。

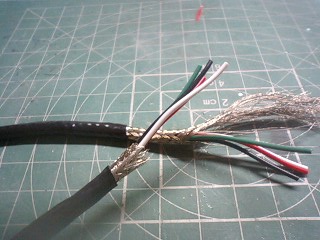

中に入れて、上から熱収縮チューブをかぶせて、完成です。

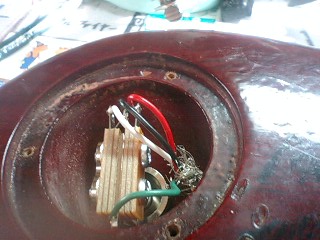

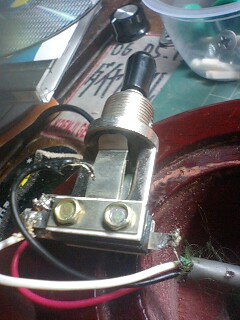

新しいトグルスイッチに付けます。

白がフロント、赤がリア、黒がOUT、緑がグラウンドです。お間違えなく。(本人の要望により、スイッチの向きが横になっています)

あとは、いつものお掃除です。

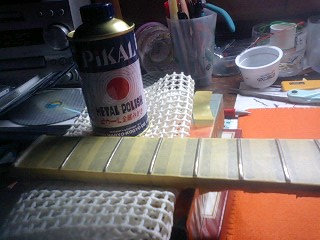

今回はピカールを使ってフレット磨きに挑戦してみようと思います。

ピカールをいらん布に付けて、フレットを拭くだけです。

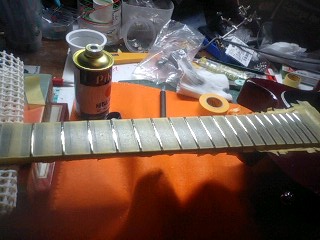

光りました!つるつるでチョーキング楽しそう。

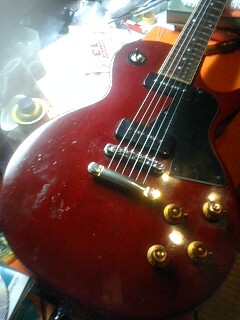

終了です。

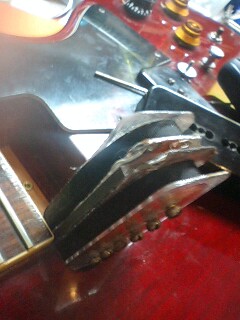

余談ですが、ピックアップはP-90かと思いきや、縦にコイルが並んだ積層ハムバッカーでした。こいつはP-100っていうらしい。
